產品特點：
1、通徑（NG)10-32mm。 2、壓力至28/35MPa。 3、流量至1100L/min。 |
| H- | 4WH | 10 | H | // | 20 | S | / | V | * |
| 壓強 | 系列號碼 | 通徑 | 對中或復位形式 | 機能符號 | 系列 | 帶與不帶換向時間調節器 | 附加裝置號 | 礦物油 | 附加說明 |
| 無標記：28Mpa H-:35Mpa(通徑直0無此項) |
WH型液動換向閥 | 10：10 16：16 25：25 32：32 |
無標記：彈簧 H：液壓 （通徑10僅C，D，K，Z，Y可帶H） |

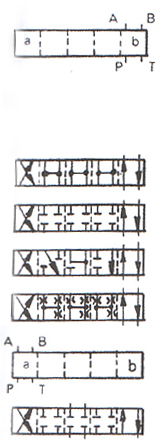

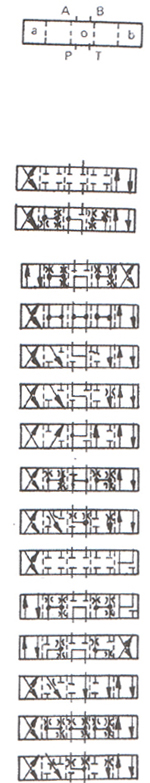

見機能符號圖 | 20：20系列（通徑10） 50：50系列（通徑16，25，32） |
無標記：不帶 S：帶，且為進口節流 S2：帶，且為出口節流 |
見WH（通徑10無此項） | 無標記：礦物油 V：磷酸酯油 |
其它細節用文字說明 |
 |
 |
 |
 |
| 注：僅WH16有S型機能 | |||
| 液壓部分 | |||||||||
| 最高工作壓力：P.A.B至31.5Mpa | |||||||||
| T口 (Mpa) | 控制油外排 | 31.5 | |||||||
| T口 (Mpa) | 控制油內排 | 直流16 交流10 | |||||||
| Y口 (Mpa) | 控制油外排 | 直流16 交流10 | |||||||
| 最小控制壓力(Mpa) | 控制油內供 控制油內供 (不適于C.Z.F.G.H.P.T.V) |
三位閥 1 彈簧復位的二位閥1 液壓復位的二位閥0.7 | |||||||
| 最小控制壓力(Mpa) | 控制油內供(適于C.Z.F.G.H.P.T.V) | 0.45 | |||||||
| ******控制壓力(Mpa) | 25 | ||||||||
| 液體介質 | 礦物油,磷酸酯油 | ||||||||
| 溫度范圍(°C) | -30至+80 | ||||||||
| 粘度范圍 (mm2/s) | 2.8至500 | ||||||||
| 切換過中控制流量(cm3) | 三位閥2.04 二位閥4.08 | ||||||||
| 閥從零位到切換位置的總切換時間(交流和直流) | |||||||||
| 控制壓力(Mpa) | -7 | -14 | -21 | -25 | |||||
| 三位閥 | 30 | 65 | 25 | 60 | 20 | 55 | 15 | 50 | |
| 二位閥35 | 35 | 80 | 30 | 75 | 25 | 70 | 20 | 65 | |
| 閥從零位到切換位置的總切換時間 | |||||||||
| 三位閥 (ms) | 30 | ||||||||
| 二位閥 | 35 | 40 | 30 | 35 | 25 | 30 | 20 | 25 | |
| 最短切換時間的流量 | 約35(L/min) | ||||||||
| 安裝位置 | 液壓復位的HC.HD.HK.HZ.HY應水平安裝 其余任意 | ||||||||
| 重量 (kg) |
單電磁鐵閥 | 6.4 | |||||||
| 重量 (kg) |
雙電磁鐵閥 | 6.8 | |||||||
| 重量 (kg) |
鐵向時間調節器 | 0.8 | |||||||
| 重量 (kg) |
定比減壓閥 | 0.5 | |||||||
 |
 |

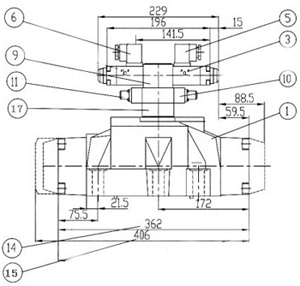

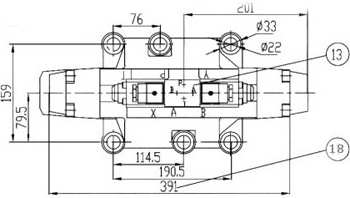

| 1 主閥 2 用一個電磁鐵和Z4型插頭的二位閥 3.電磁鐵a 4 電磁鐵b 5.灰色插頭 6.黑色插頭 7.標牌 8.手動按鈕 |

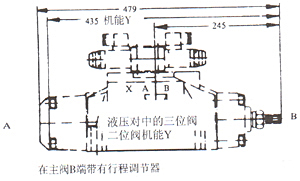

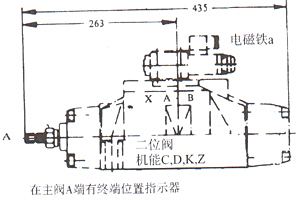

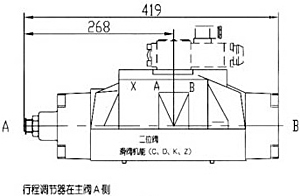

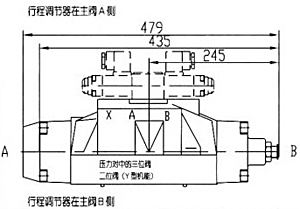

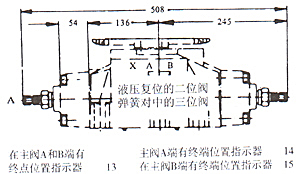

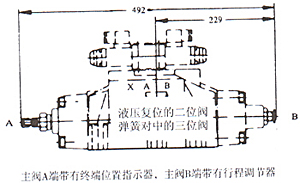

9.用2個電磁鐵和Z4型插頭的二位閥、三位閥 10.換向時間調節器 11.節流口全部打開時的位置 12.定位銷 13.先導閥連接口位置 14.彈簧對中的三位閥和液壓復位的二位閥 15.液壓對中的二位閥 16.主閥連接口位置圖 17.定比減壓圖 18.彈簧復位時的二位閥 (圖示尺寸為Y型機能,對C,D,K,Z型機能右邊蓋頭凸出) |
| 安裝連接尺寸連接底板：G157/01;G157/02；G158/10 | |
 |
 |
 |
 |
| ||||||||
| 當閥在中間位置時 各流方向的過流面積 | ||||||||
| 通徑 | 機能 | 過渡面積(mm2) | ||||||
| 通徑 | 機能 | P→A | P→B | A→T | B→T | |||
| WEH32 | Q | -- | -- | 78 | 78 | |||
| WEH32 | V | 73 | 73 | 84 | 84 | |||
| WEH32 | W | -- | -- | 20 | 20 | |||
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 彈簧對中的三位閥 | 二位閥 | ||||||||||
| 流量(L/min) 機能符號 |
壓力級(Mpa) | 流量(L/min) 機能符號 |
壓力級(Mpa) | ||||||||
| 流量(L/min) 機能符號 |
7 | 流量(L/min) 機能符號 |
14 | 21 | 28 | 35 | 7 | 14 | 21 | 28 | 35 |
| E,J,L,M,R U,V,W |
1100 | 1040 | 860 | 750 | 680 | C,D,K,Z,Y | 1100 | 1040 | 860 | 750 | 680 |
| H,G,F,T,P | 820 | 630 | 510 | 450 | 400 | 液壓復位的二位閥 | |||||
| 液壓對中的三位閥（最小控制壓力0.85Mpa） | HC,HD,HK,HZ,HY | 1100 | 1040 | 860 | 750 | 680 | |||||
| 各種機能 | 1100 | 1040 | 860 | 750 | 680 | 當有預壓閥，并且控制油內供時：C，G，T，F(xiàn)，P，H，V 和Z型機能的流量至180L/min | |||||
| 先導電磁閥： | |||||||||||
| 用一個通徑為6的四通換向閥（4WE6...）作為先導閥。滑閥是靠彈簧保持在中間位置或初始位置，通過電磁鐵或定位器保持 在工作位置上。 該閥采用濕式交流或直流的電磁鐵，對于各種機能的主閥所采用的先導電磁閥機能如下表： | |||||||||||
| 主閥 | 先導電磁閥 | ||||||||||
| 彈簧對中的三位閥 | 用J型機能三位閥 | ||||||||||
| 液壓對中三位閥 | 用M型機能三位閥 | ||||||||||
| 二位的主閥結構 Y.../...和HY.../... |
用彈簧復位的Y型機能二位閥 | ||||||||||
| 二位閥 C，D，K和Z型機能 HC，HD，HK，HZ型閥 |
用D型機能的二位閥 導閥結構型式：彈簧復位的 沒有復位彈簧的 沒有復位彈簧有定位器的 | ||||||||||

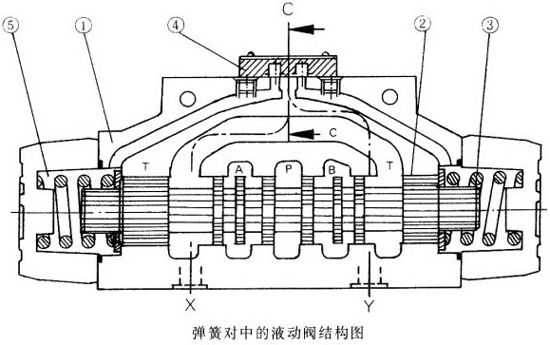

| 彈簧對中的電液換向閥結構圖 | |
 | |
| 液壓對中的電液換向閥結構圖 | |
 | |
| 供排結構圖 | |
 |
 |

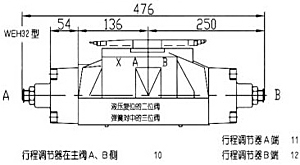

| 換向時間調節器 | |
 | |
| 1-主閥 4-導閥 11換向時間調節器（Z2FS6） 12-出口節流 13-進口節流 14-調節螺栓SW6 15-密封圈擋板 16-固定螺栓GB70-85-10。9，帶換向時間調節器的M5×80;帶定比減壓閥的M5×75； 不帶換向時間調節器和定比減壓閥的M×50扭矩8.3Nm | |
